【Z3M Coupe】足廻りフルブッシュ交換【26,500Km】

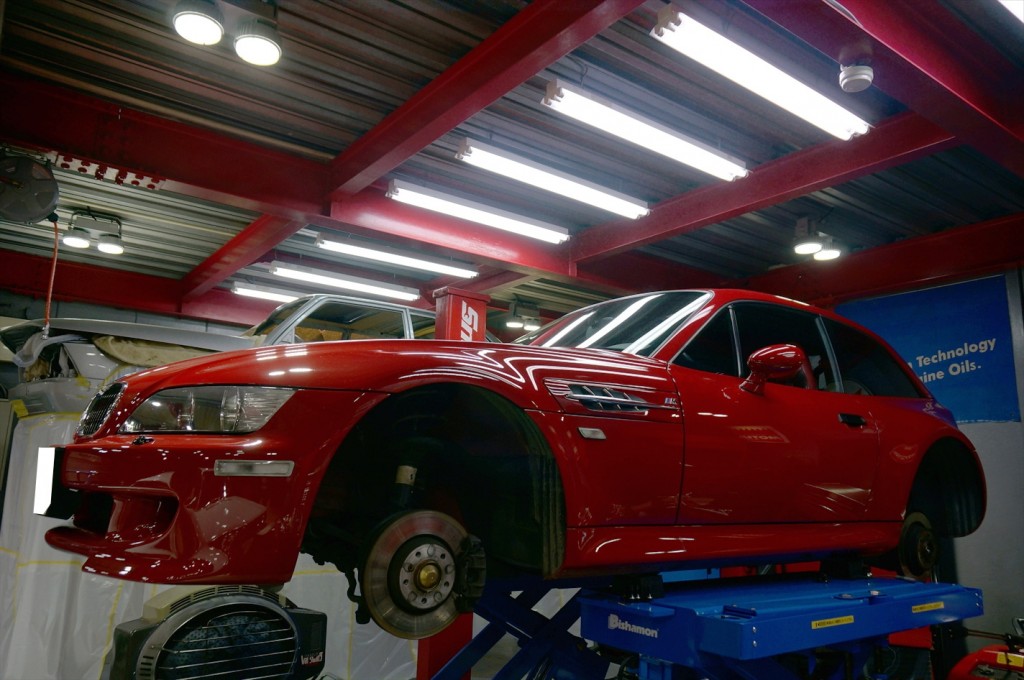

204552b8e5cbae7a 走行26,500KmのZ3Mクーペの入庫です。
走行も少なく内外装・機関のコンディションも良く
一見、文句の付けどころに悩んでしまう一台ではありますが
実際に乗ってみると、
ガツンとアクセルを踏み込んだ際にリアからのグニャリとした挙動の不安定さと
ステアリングが左に左にと持っていかれるのが随分と気になりました。
手放されてしまったそうですが、オーナーはこの車とは別に
新車販売時にMクーペを購入されていたらしく
その時の車輛との微妙な違和感に疑問符が付き、当社に入庫となりました。
やはり、走行距離が少なくても2000年式、15年という月日が経過している事を考えると
新車と同じフィーリングを求めるのは少々厳しいでしょうね。
オーナーとの打ち合わせの結果、フルブッシュ交換etc,,,の作業を施工する事になりました。
132552b8e88c99fc

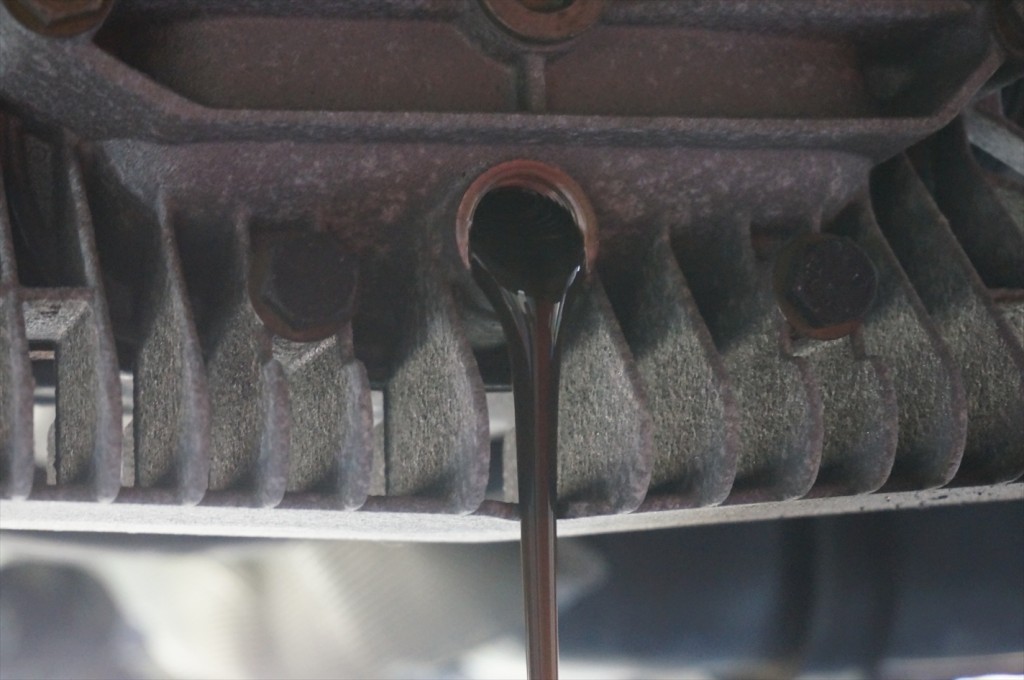

まずはデフオイルを排出。
160552b8e908e7f7

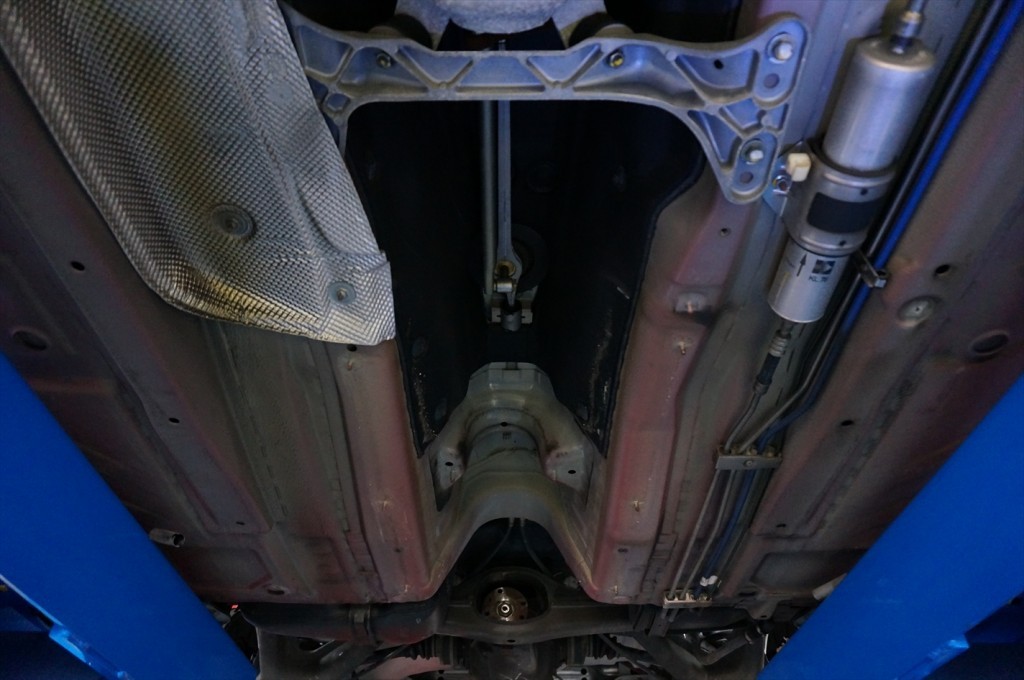

マフラー・プロペラシャフトを取り外し。
309552b8e95391eb

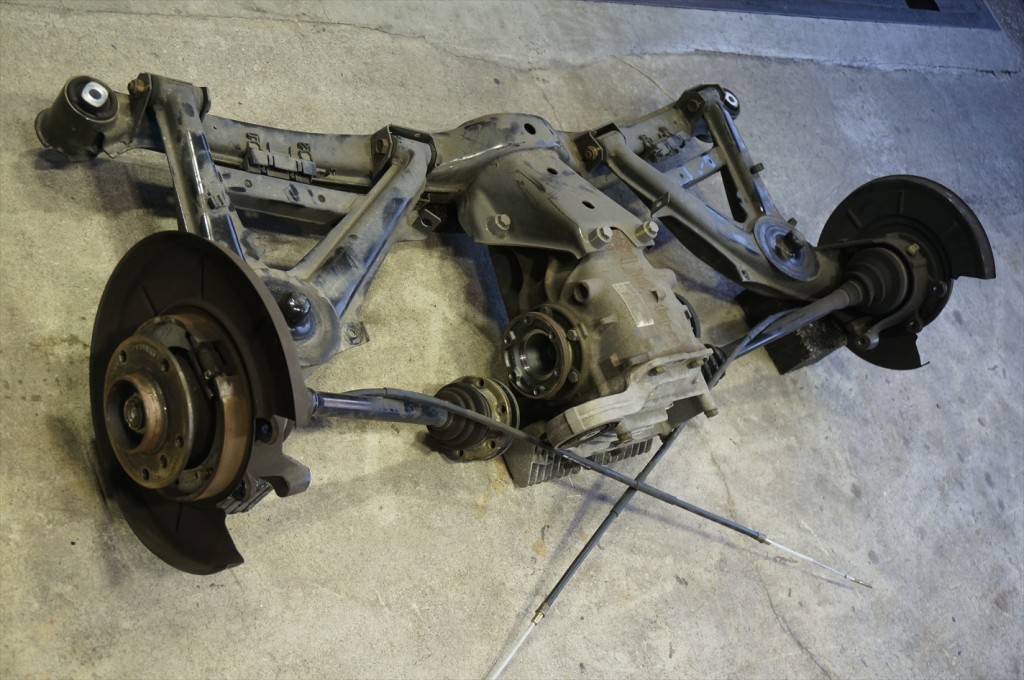

リアアクスルキャリアをボディから切り離し。
Z3のリア足廻りはE30 M3と共通のセミトレ構造なので
E36・E46モデルに比べるとシンプルな構造ですね。
但し、シンプルが故に後退角と上反角の適正化とブッシュの剛性・形状が非常に重要になってきます。
横力によるリアアクスルブッシュの偏心によって、トーアウトになり
オーバーステア傾向になるのも特徴のひとつでしょうか。

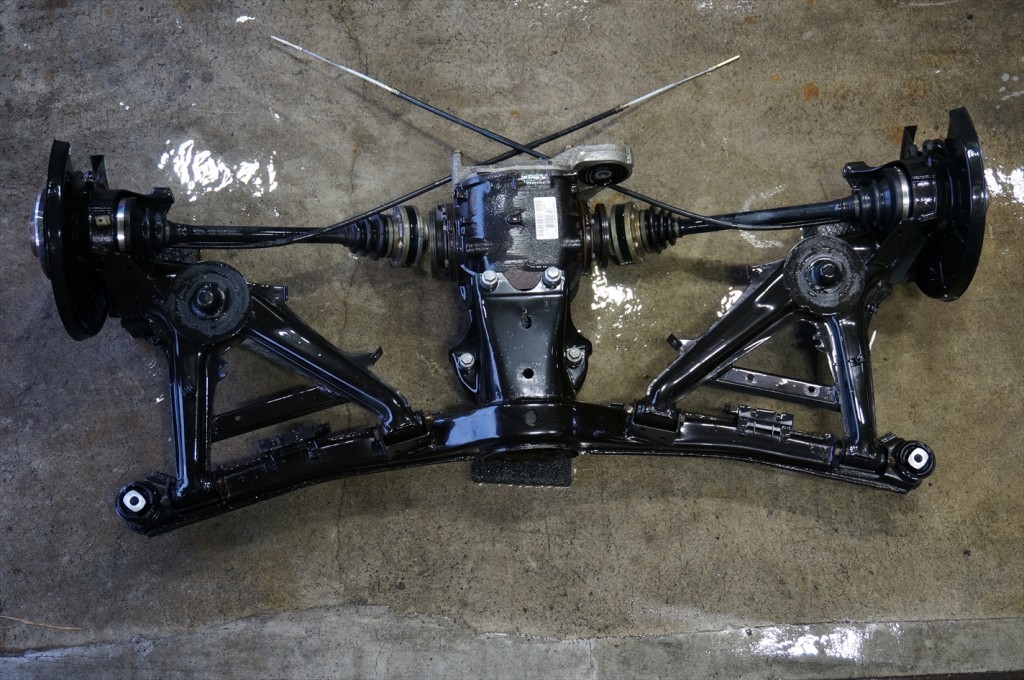

147552b8e9b28c94
洗浄し、キャリアやアームにクラック等の不具合が無いかを確認し
ブッシュの交換作業に入ります。
202552b9066cd94e

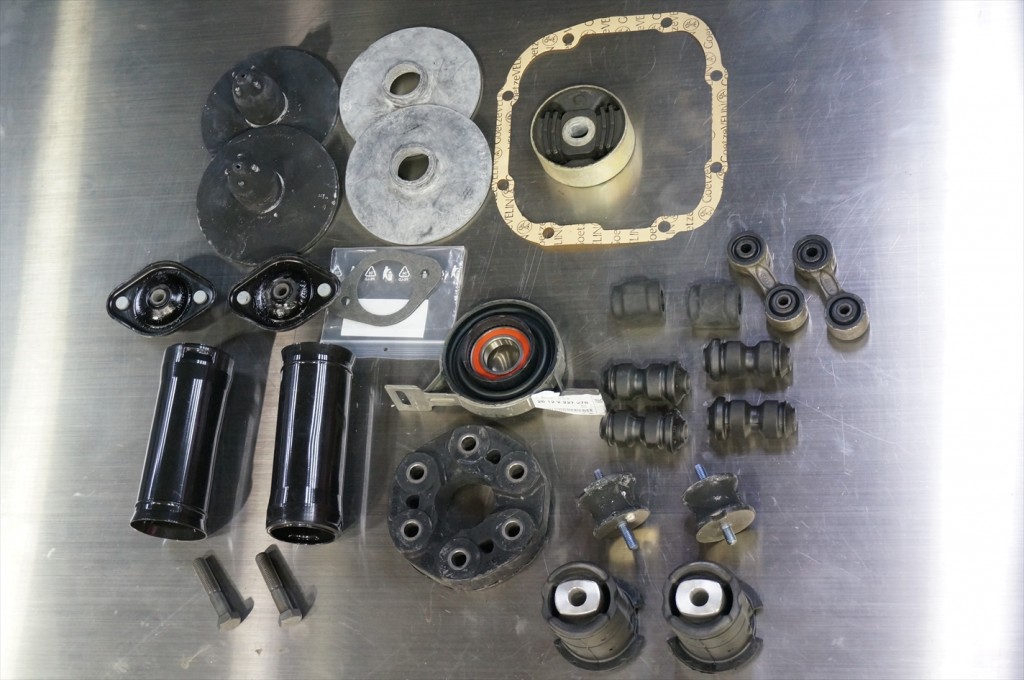

リアセクション交換ブッシュ一式。
851552b906ebcaf6

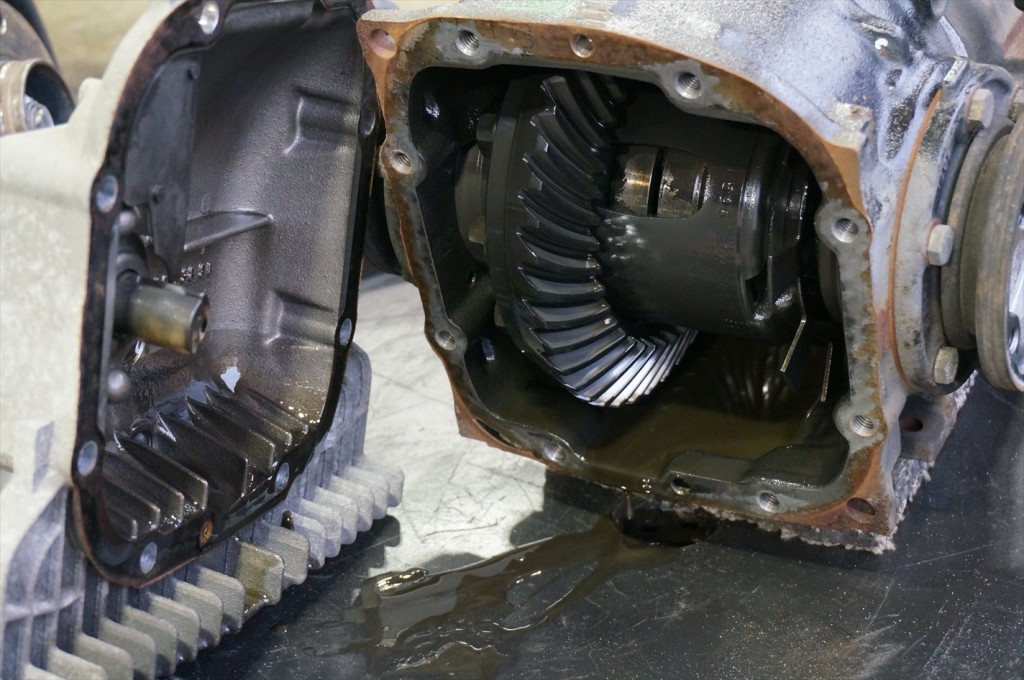

まずはデフマウントブッシュを交換。
デフカバーに圧入されていますので、デフ本体とカバーを切り離します。
189552b9074094a4

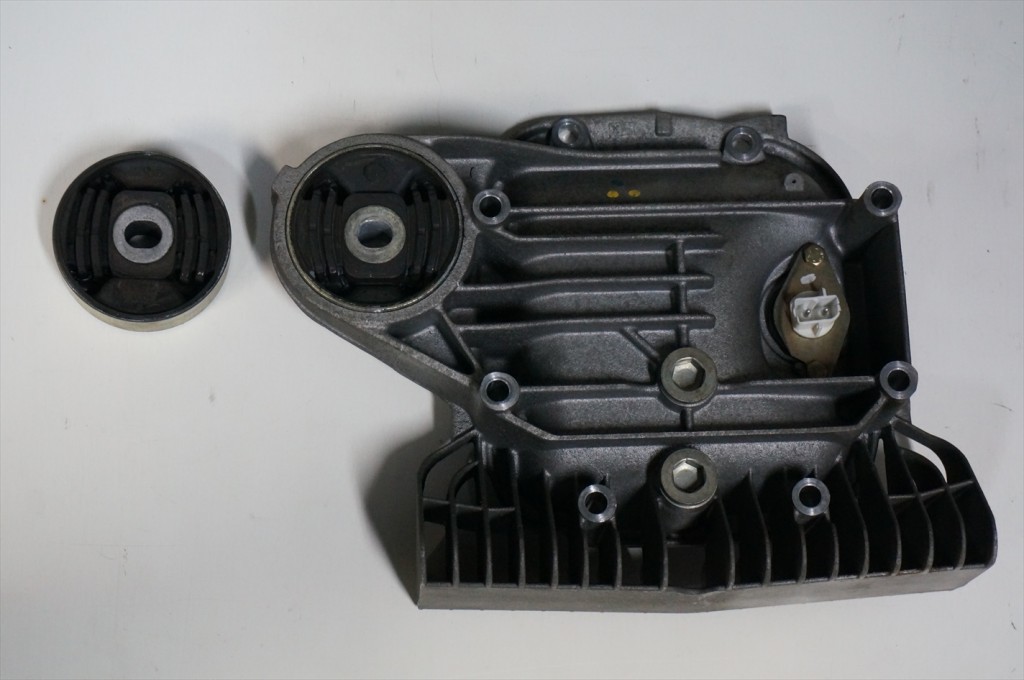

デフマウント新旧。
171552b91f79cbed

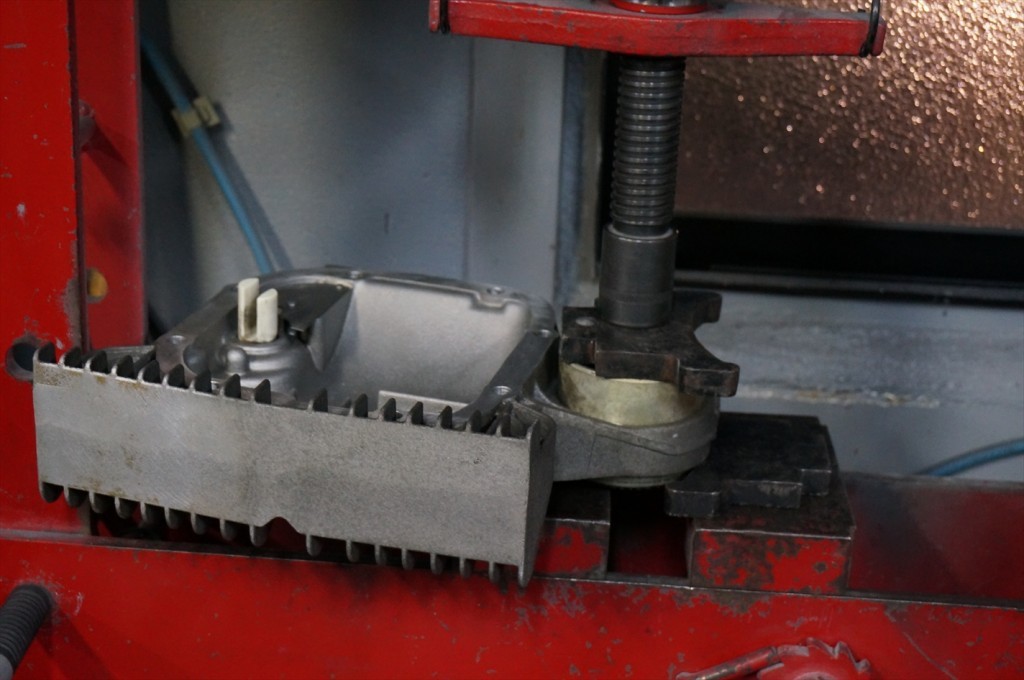

油圧プレスを使用し、ブッシュを抜き新しいブッシュをはめ込んでいきます。
162552b90809f363

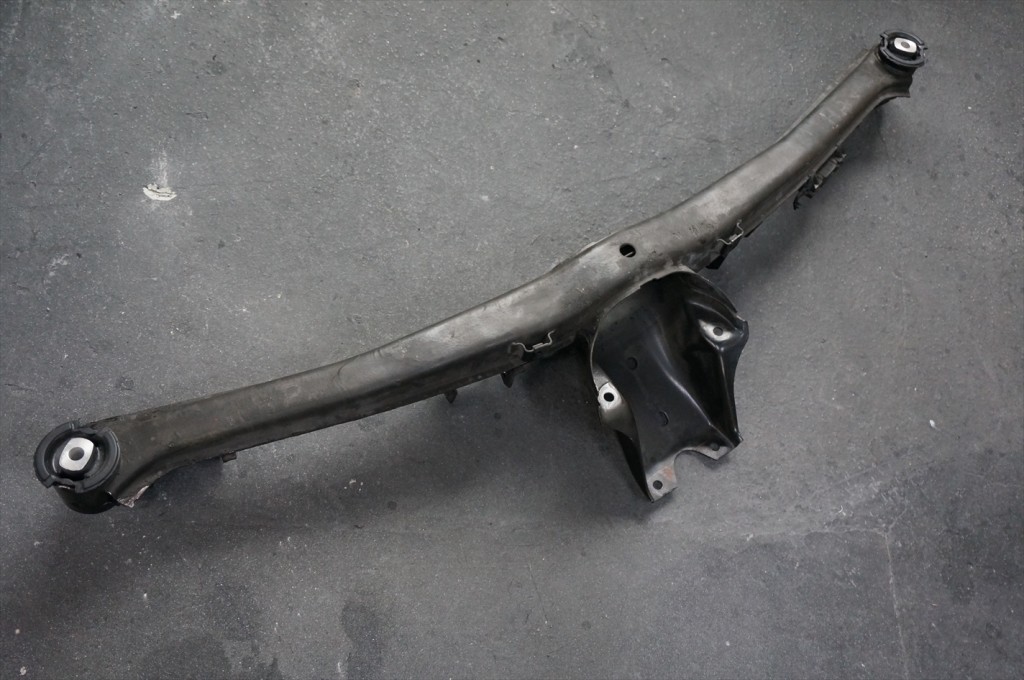

リアアクスルキャリアブッシュを交換。
155552b91f294e03

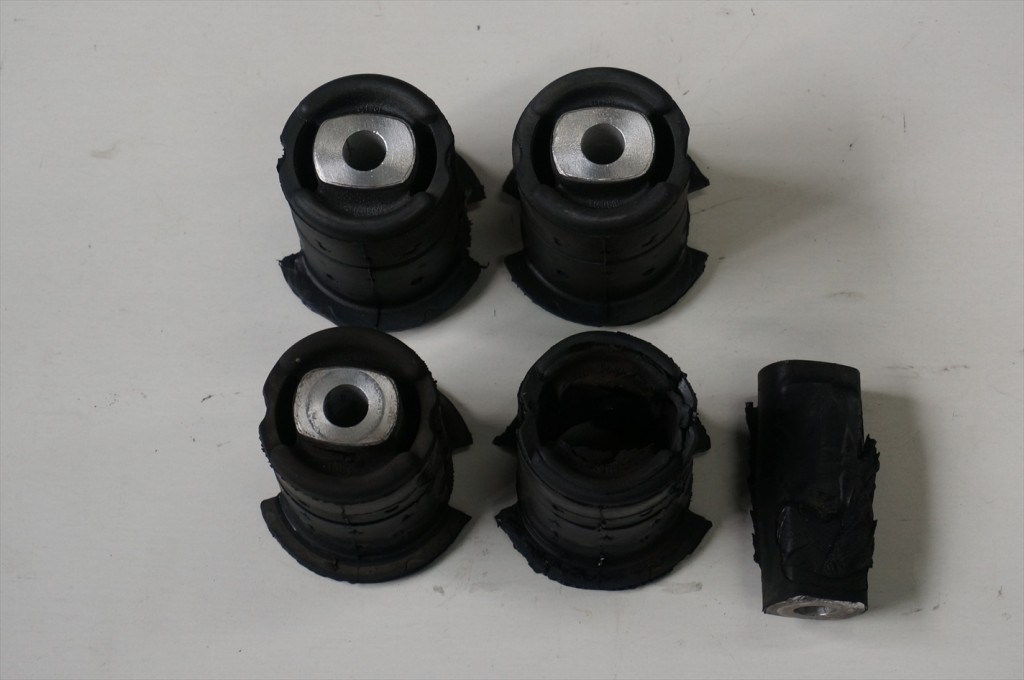

アクスルキャリアブッシュ新旧。
取り外す時に古いブッシュは芯が抜けてしまいました。
442552b91fc7d8ee

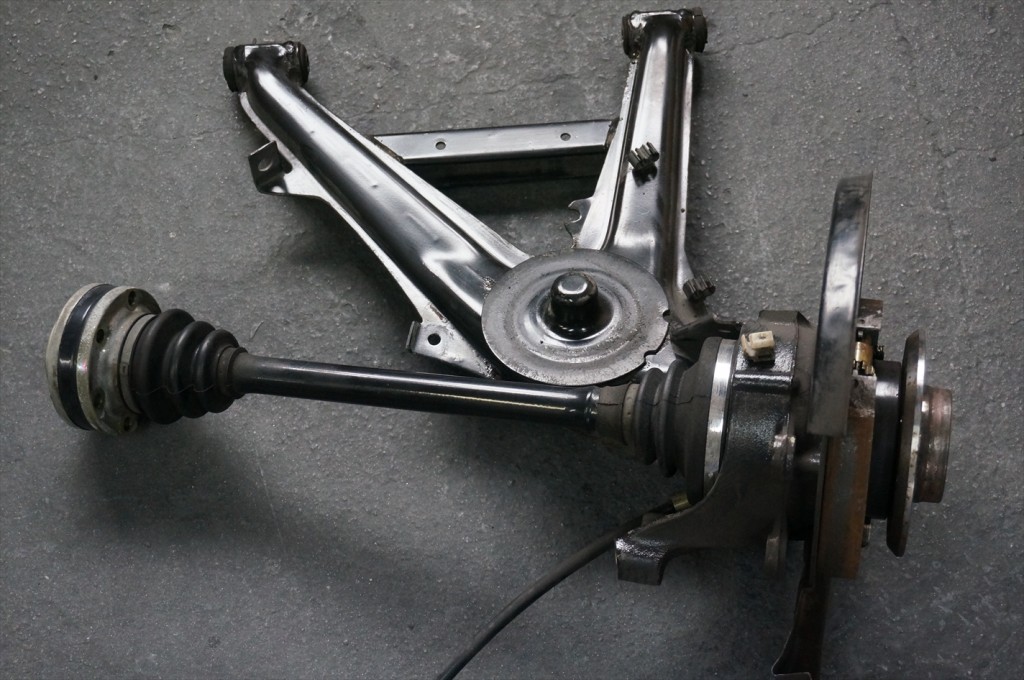

セミトレアームのブッシュを交換。

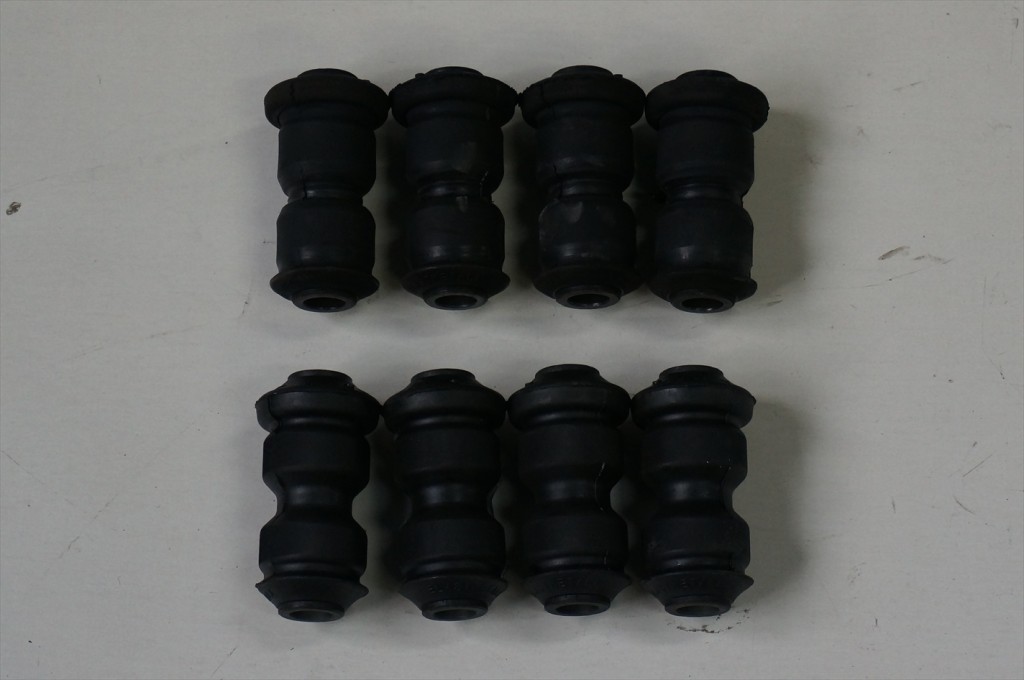

250552b92018d7bb エキセントリックブッシュ新旧。
102552b92253676f

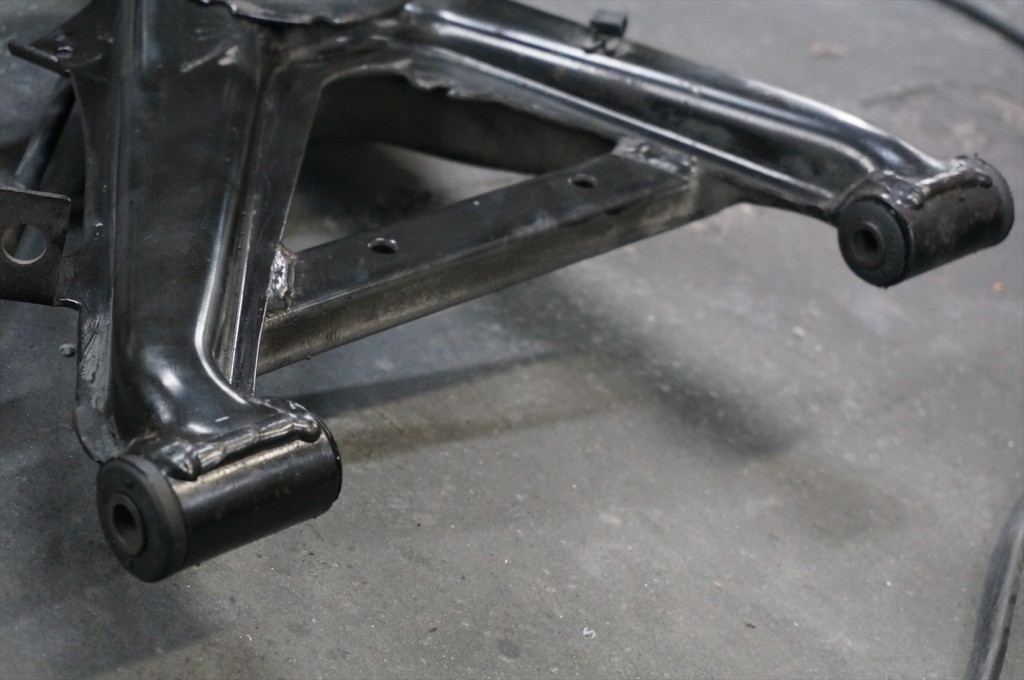

アームに変形が無いかを計測するのを忘れずに。
145552b92d2cc812

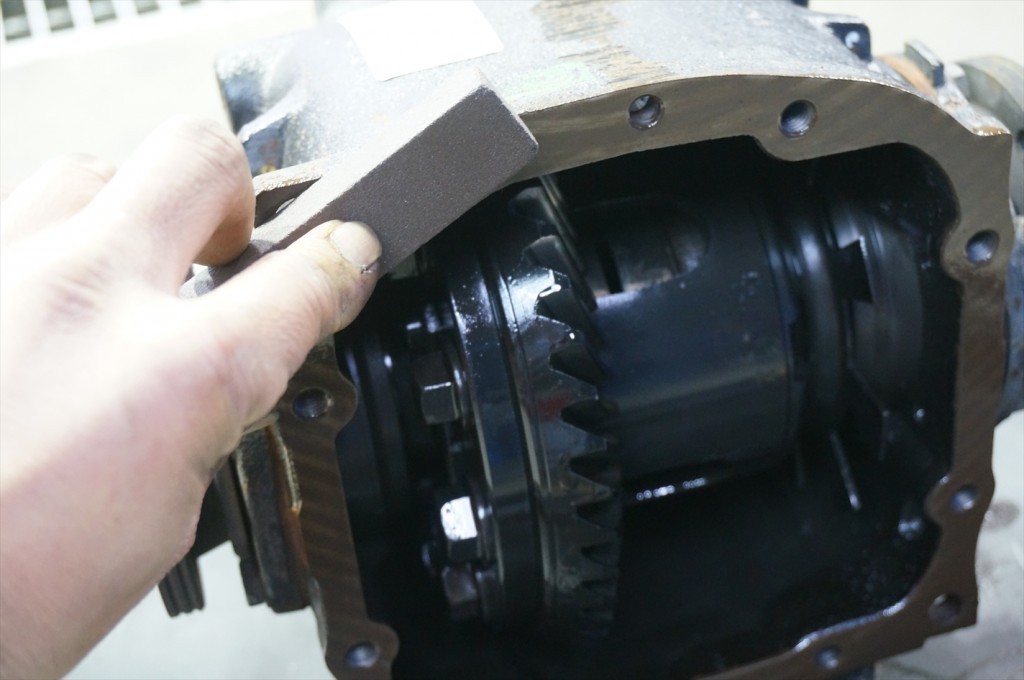

デフカバー取り付け部分の古いガスケットを綺麗に落としていきます。
400552b92d821e5b

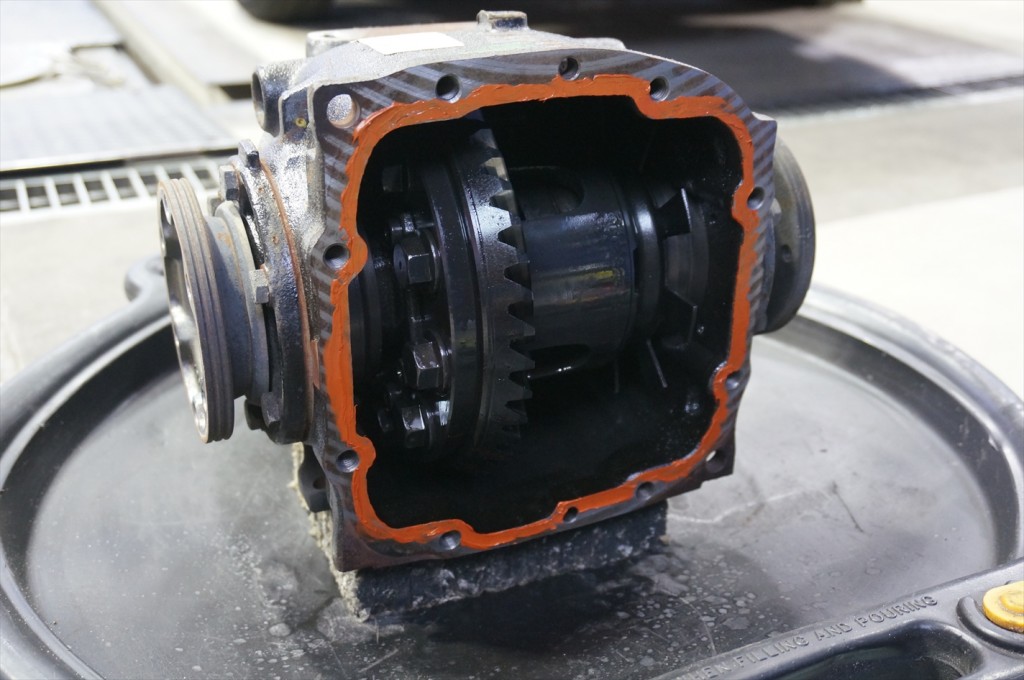

液体ガスケットも使用して、カバーと本体をドッキング。
149552b92ebb6d39

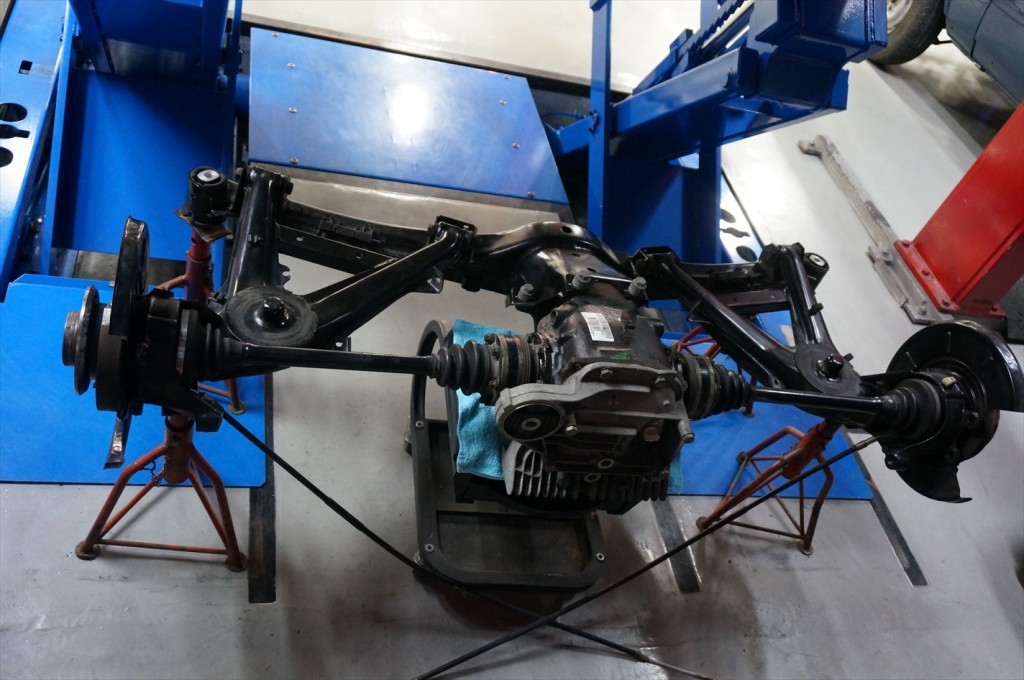

リアアクスルキャリアを戻す準備が整ったので、キャリアとボディをドッキング。
752552b92f06a3c7

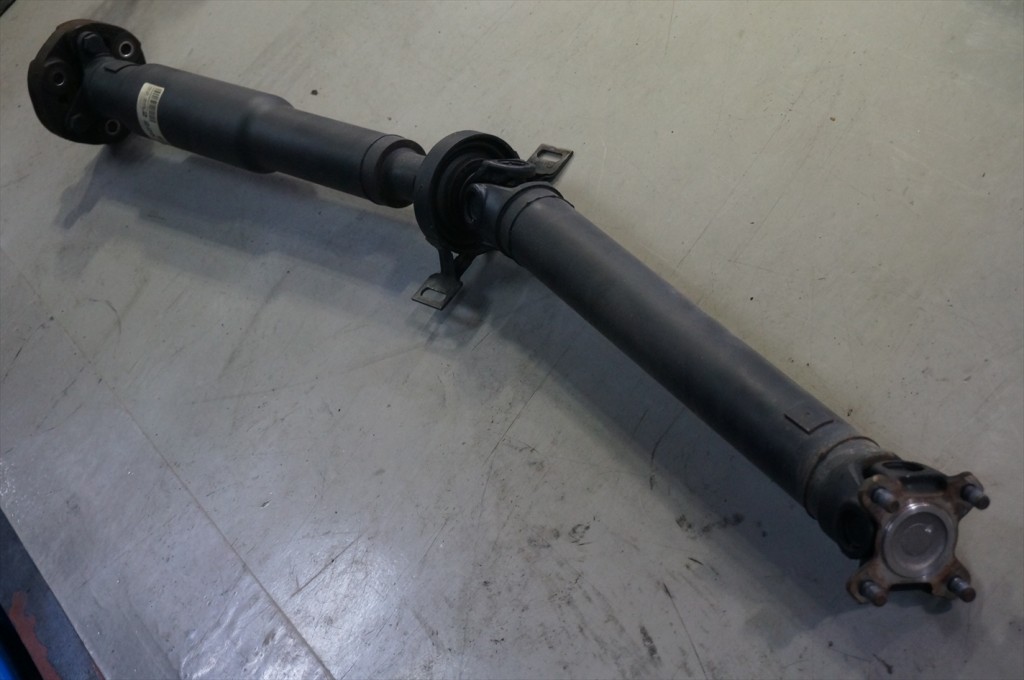

プロペラシャフトのセンターベアリングとユニバーサルジョイントを交換。
163552b92f773020

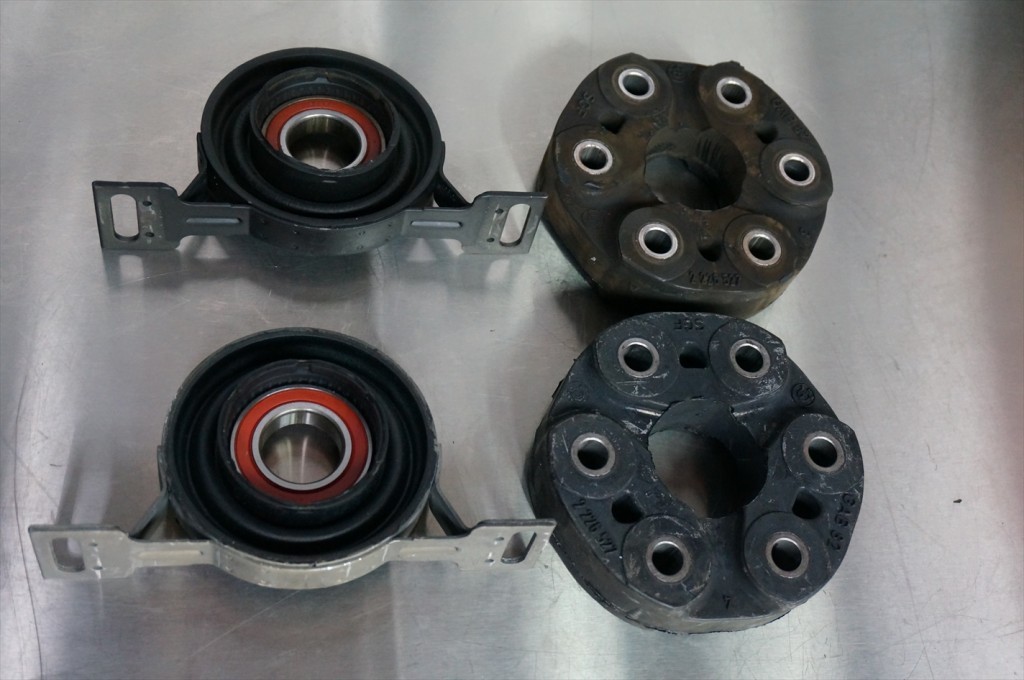

センターベアリング部分のガタは目立ちませんでしたが
二度手間になるのも嫌なので、同時に交換。
176552b9397a860f

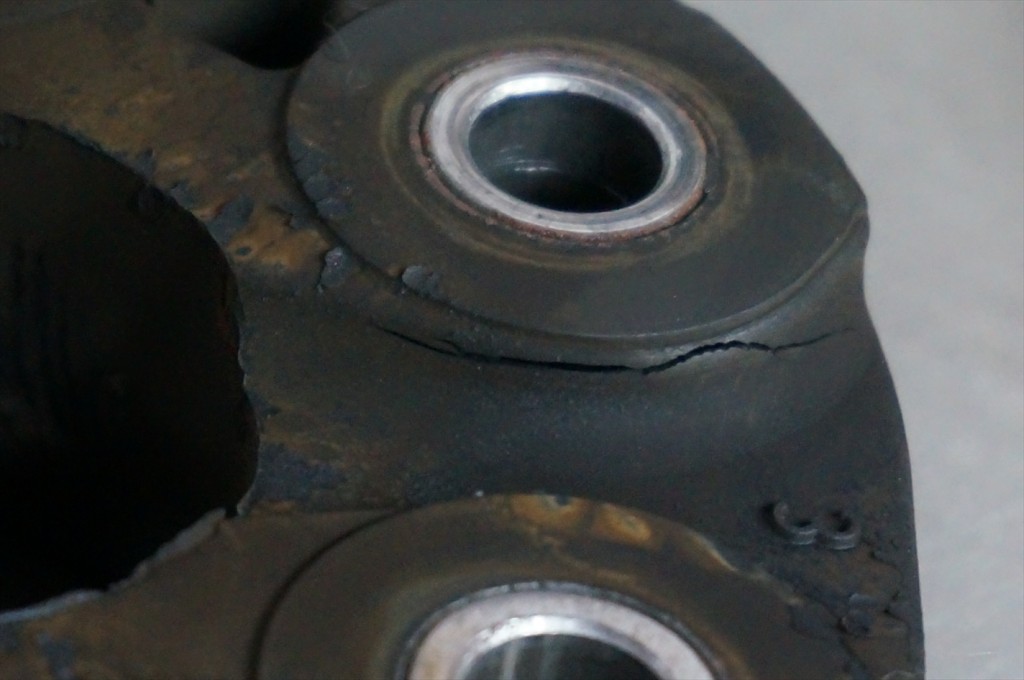

ユニバーサルジョイントは写真の通りヒビ割れが酷い状態でしたね。
新しいジョイントと比べてみても、経年による硬化が進んでいるのが良く分かりました。
375552b939c2f9ac
リアスタビブッシュ・スウィングサポートの交換。
126552b93a0cd641

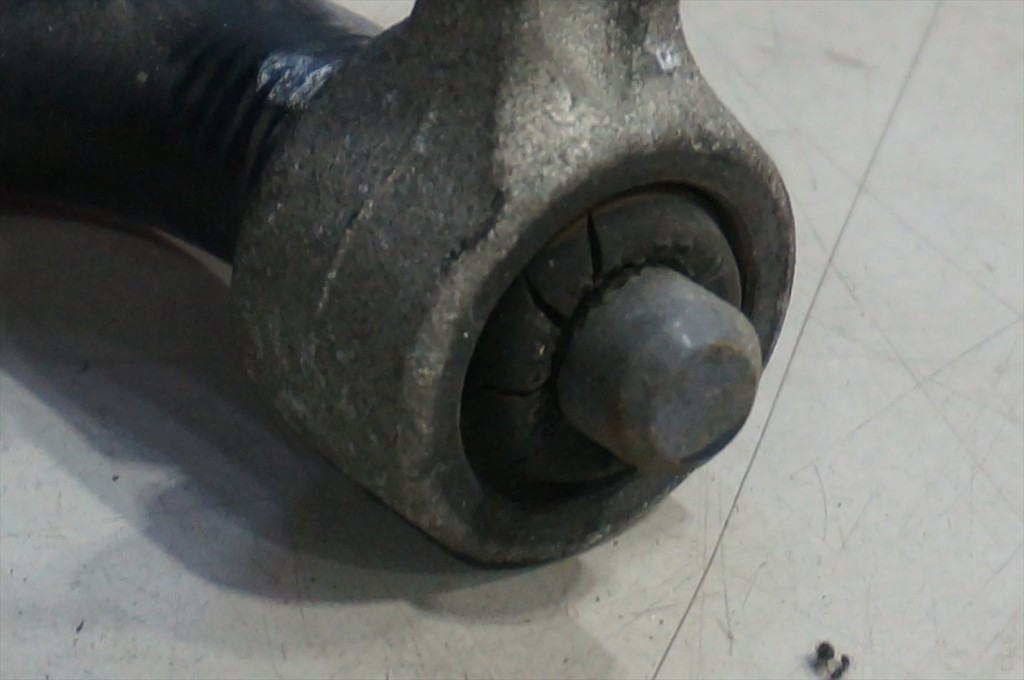

スウィングサポートのスタビ取り付け部分は、この通りの状態。
475552b93a5716c1

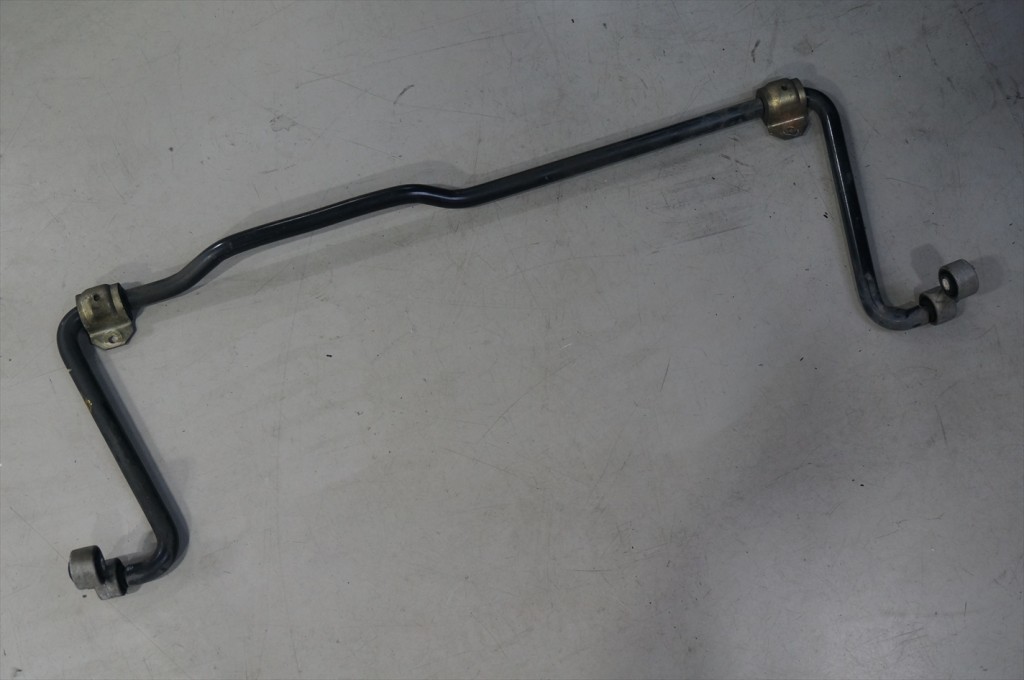

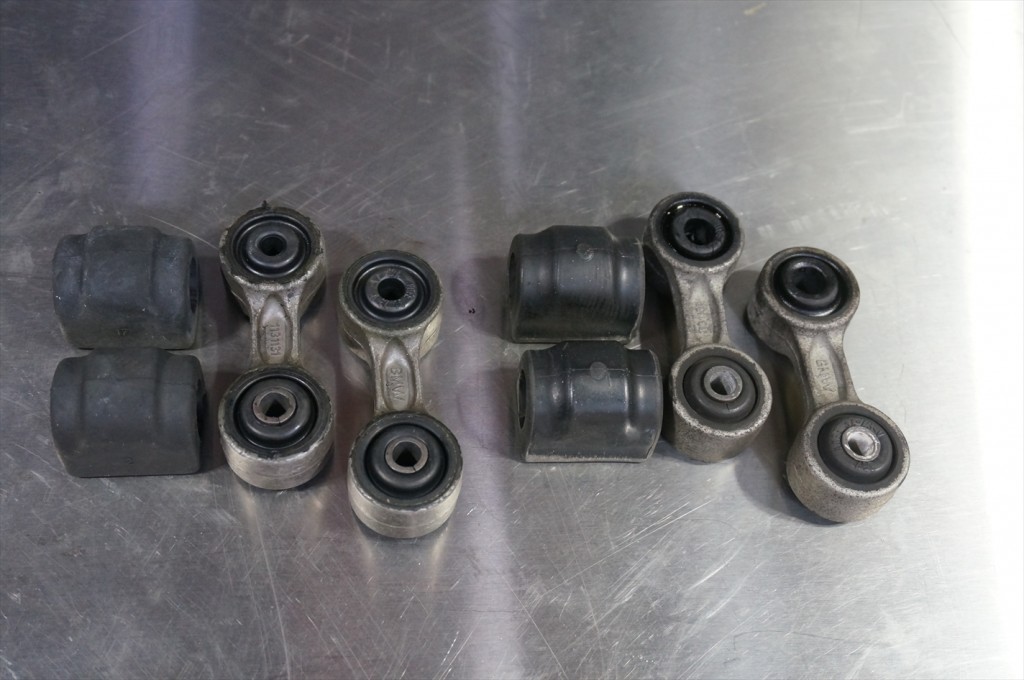

スタビブッシュ・スウィングサポート新旧。
178552b93aa300f8

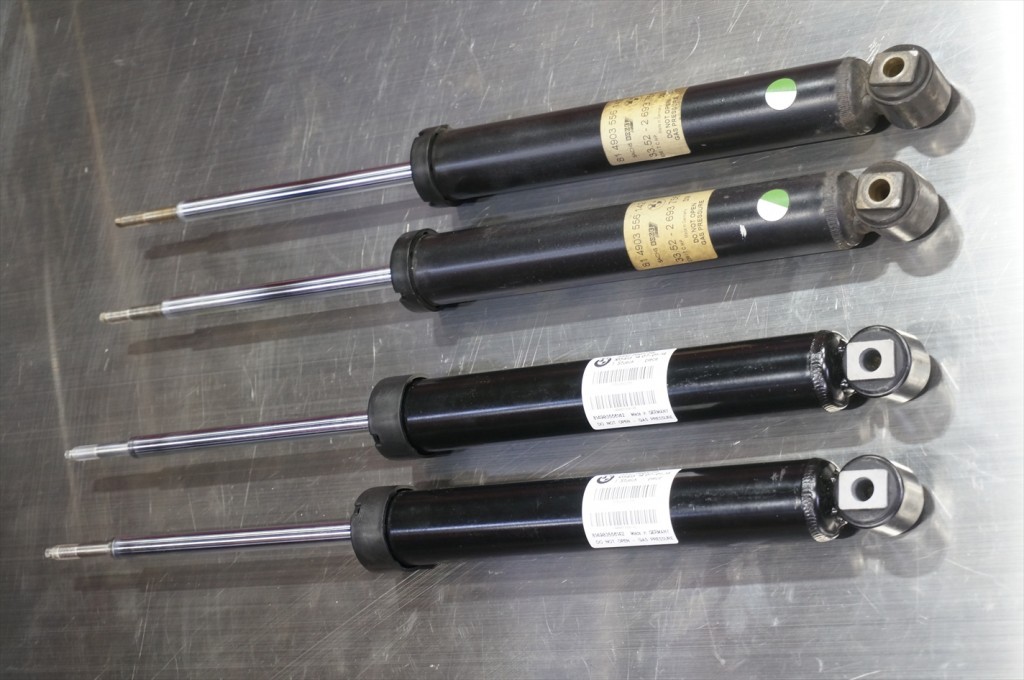

ショックアブソーバーの減衰力は新品と比べて、6割程度だった事もあり
新品に交換します。
187552b942b868f6

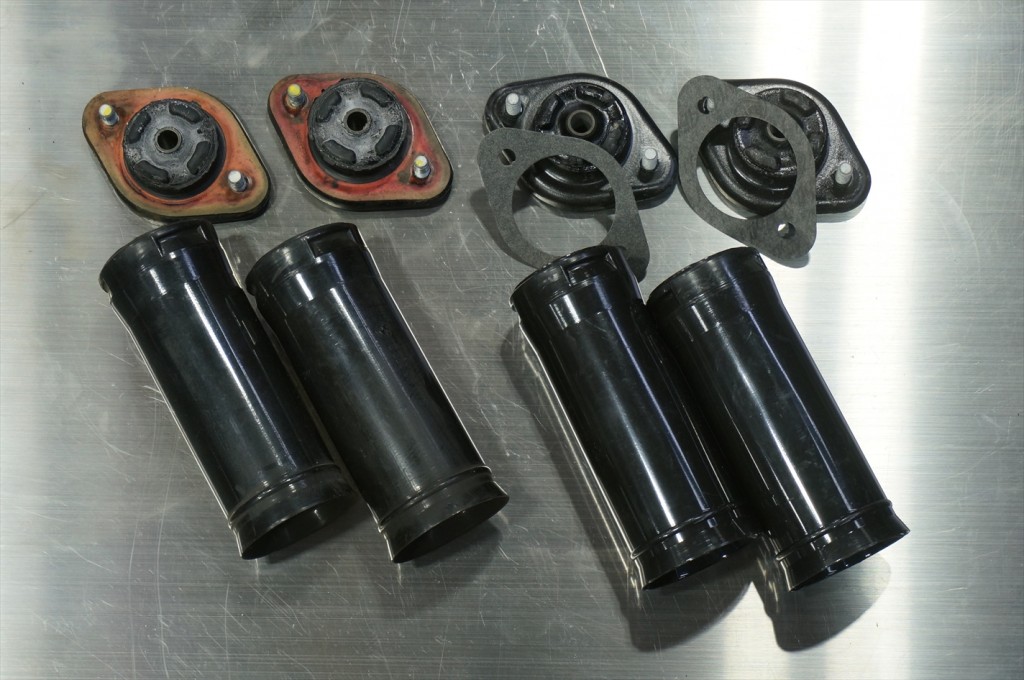

リアアッパーマウント・ダストカラー新旧。
133552b942fea017

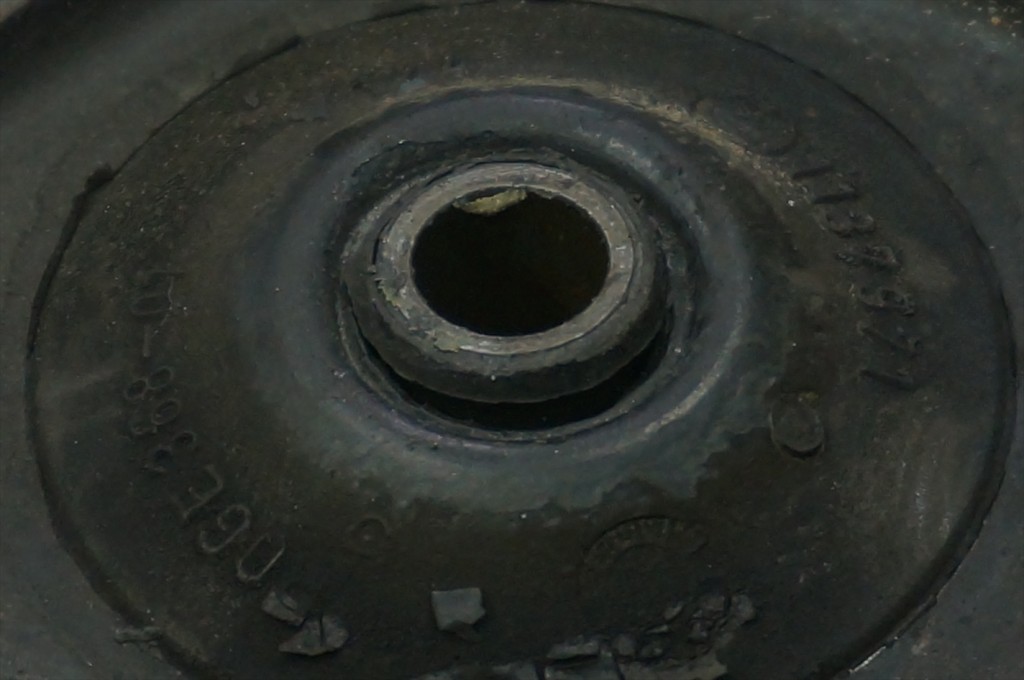

アッパーマウントは中心のカラー周辺をなぞるように分解が始まっているのが分かります。
124552b943452b84

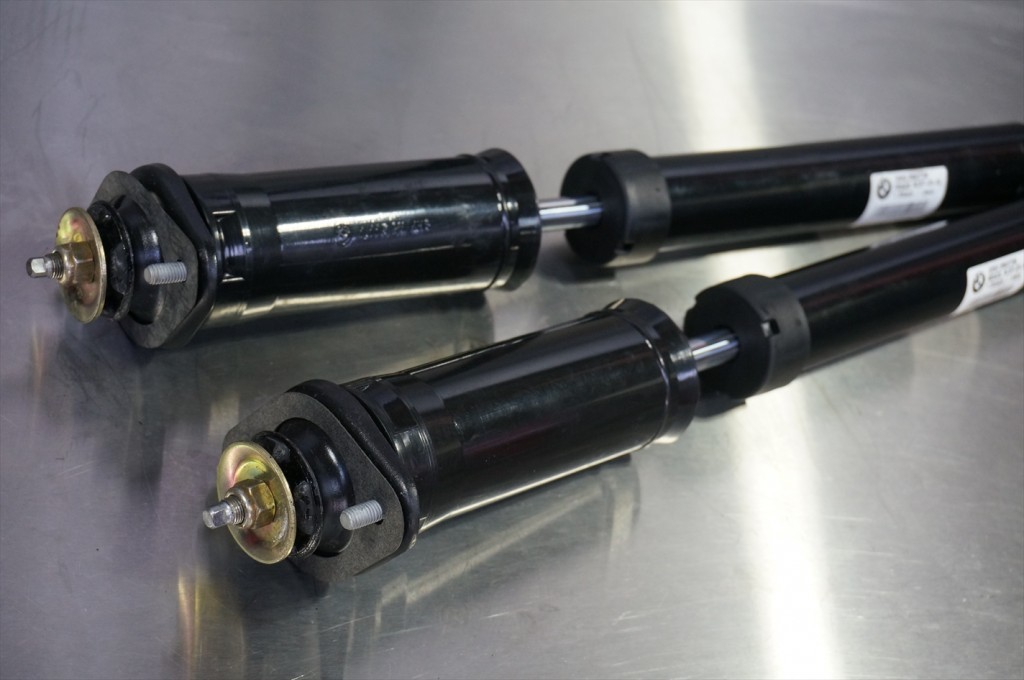

アッパーマウント・バンプラバー・ダストカラーをセット。
153552b943924e2f

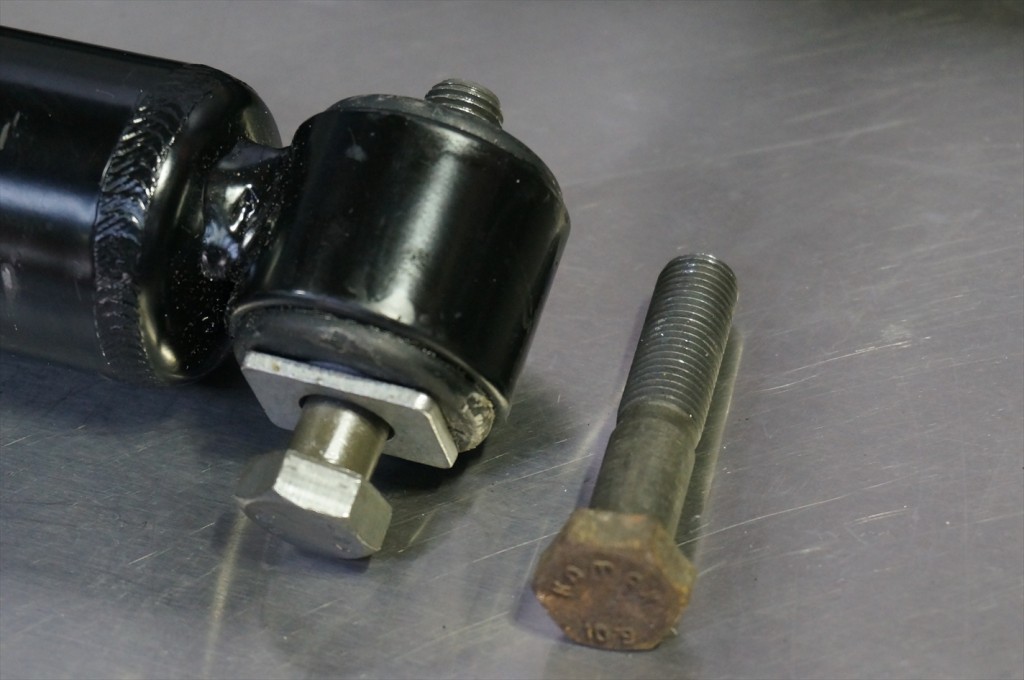

ショックを取り付けるボルトの錆が気になったので新品に交換。
634552b943e8bf4e

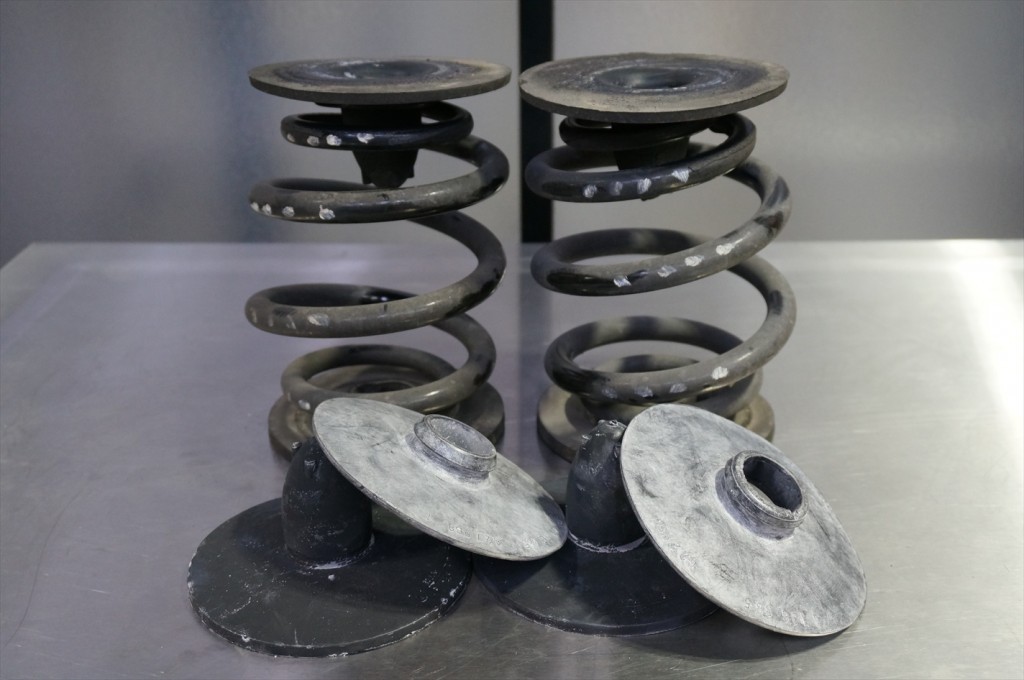

スプリングパッド新旧。
200552b94e2e6098

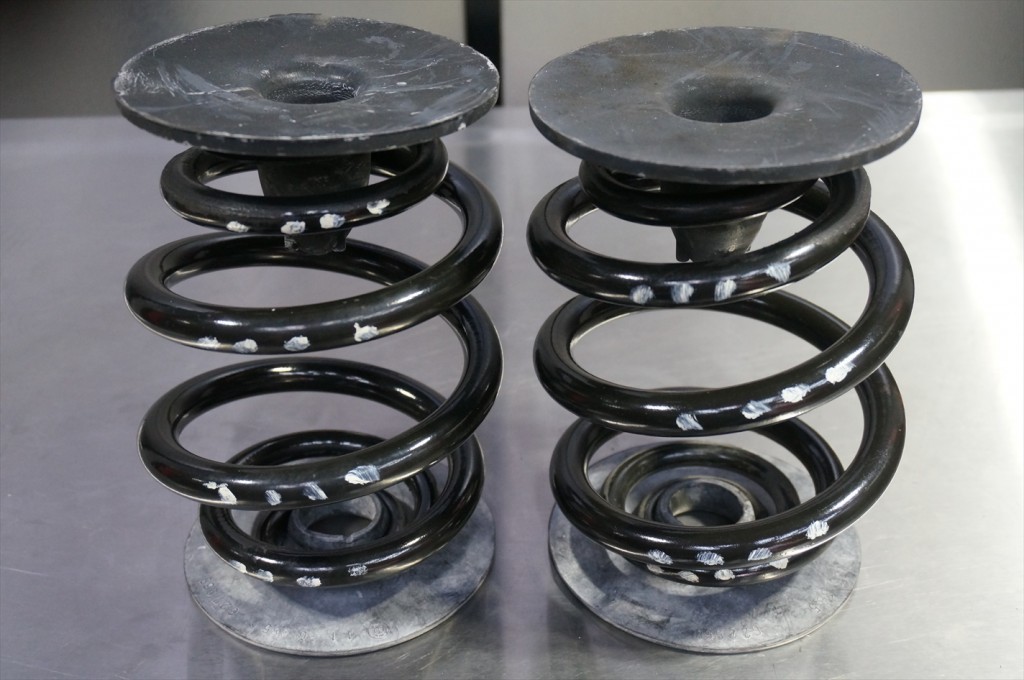

もちろんスプリングも綺麗にしてセットしていきます。
203552b94e751eca

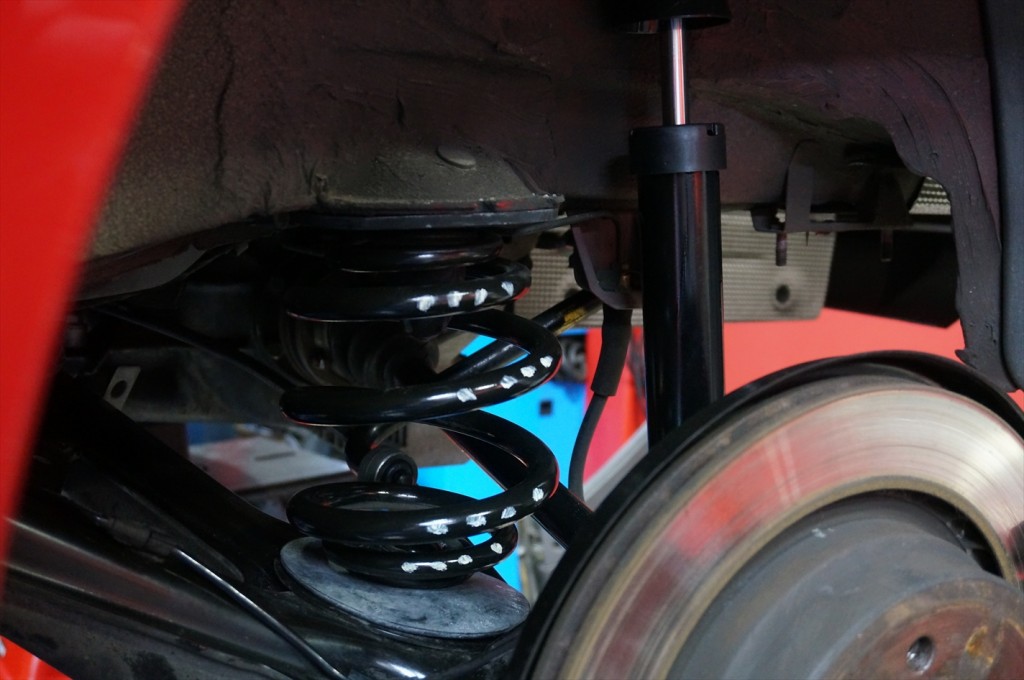

リアセクションの仮組みが終わりました。
148552b94ec1d032

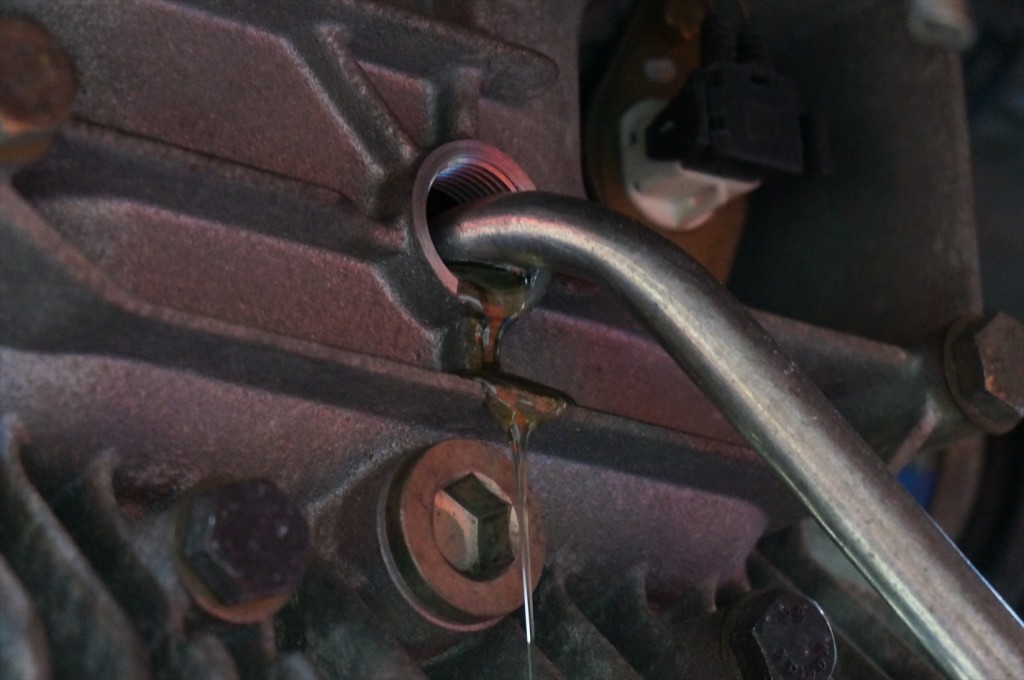

先にデフオイルを入れておきます。FUCHS HLS90 75W-90
137552b94f09e3d1

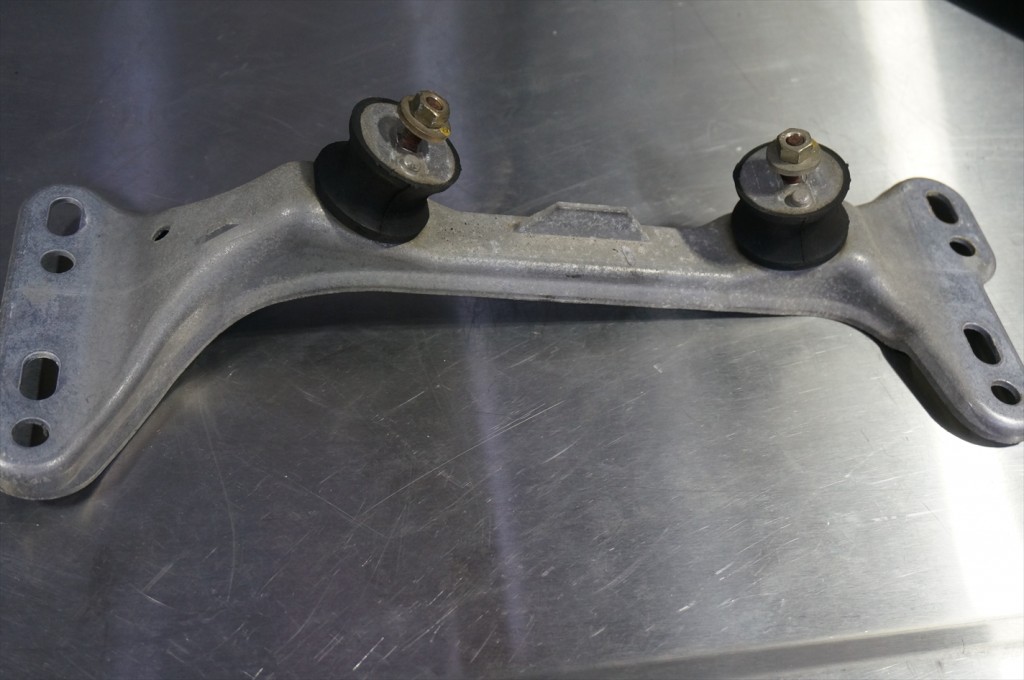

ミッションマウントの交換。
109552b94f840b19

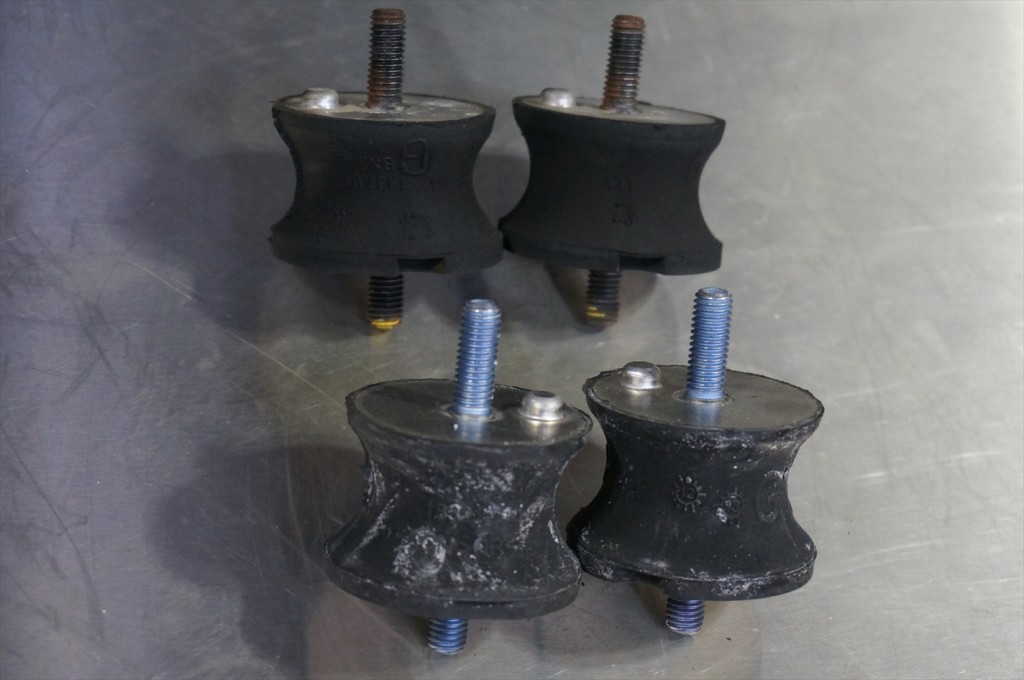

ミッションマウント新旧。

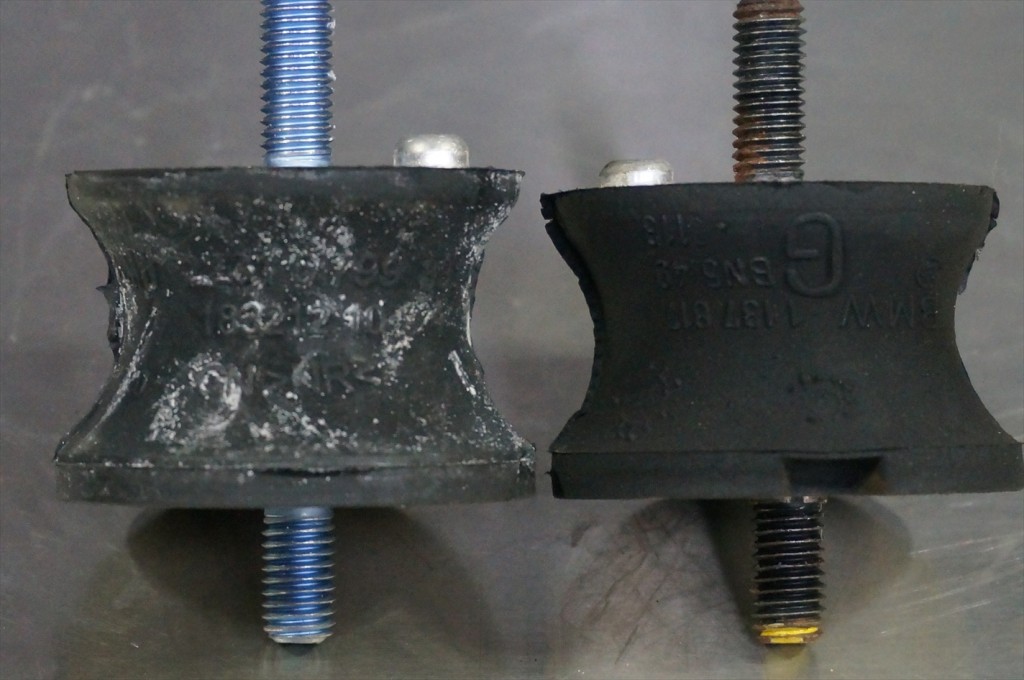

142552b968de77f1
ミッションマウントは縦に潰れるというより、捻じれるように劣化していきます。
どの程度で交換が必要かはシフトチェンジ時に発生する振動等で判断出来ますし
ミッション廻りの作業が発生した場合に、ついでに交換してしまうのも良いでしょう。
930552b969672f7f

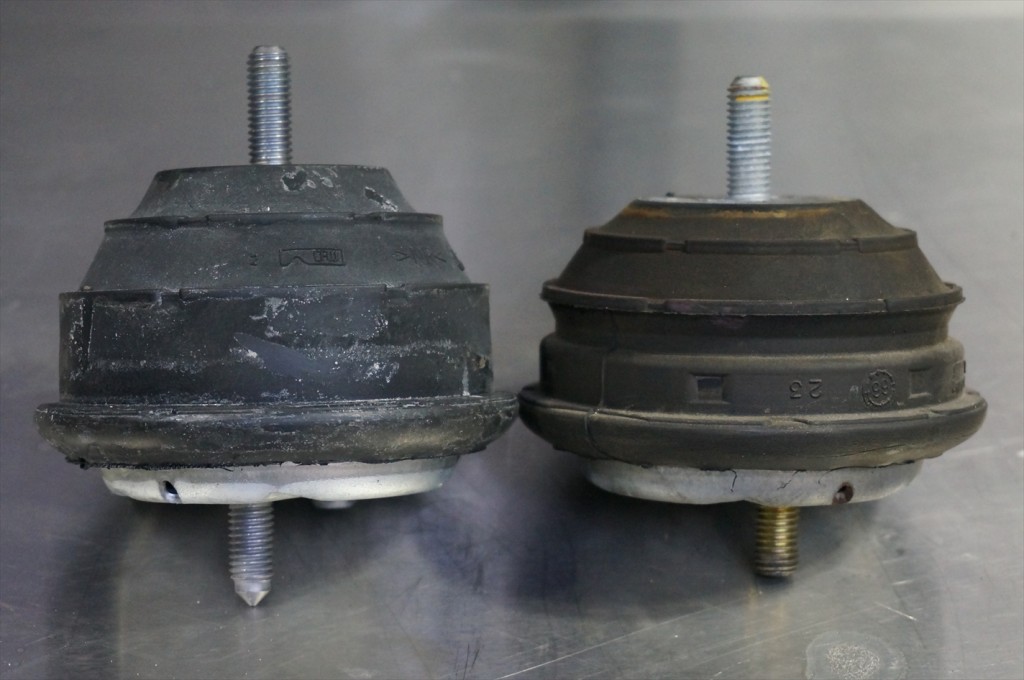

エンジンマウントの交換。
438552b969cae100

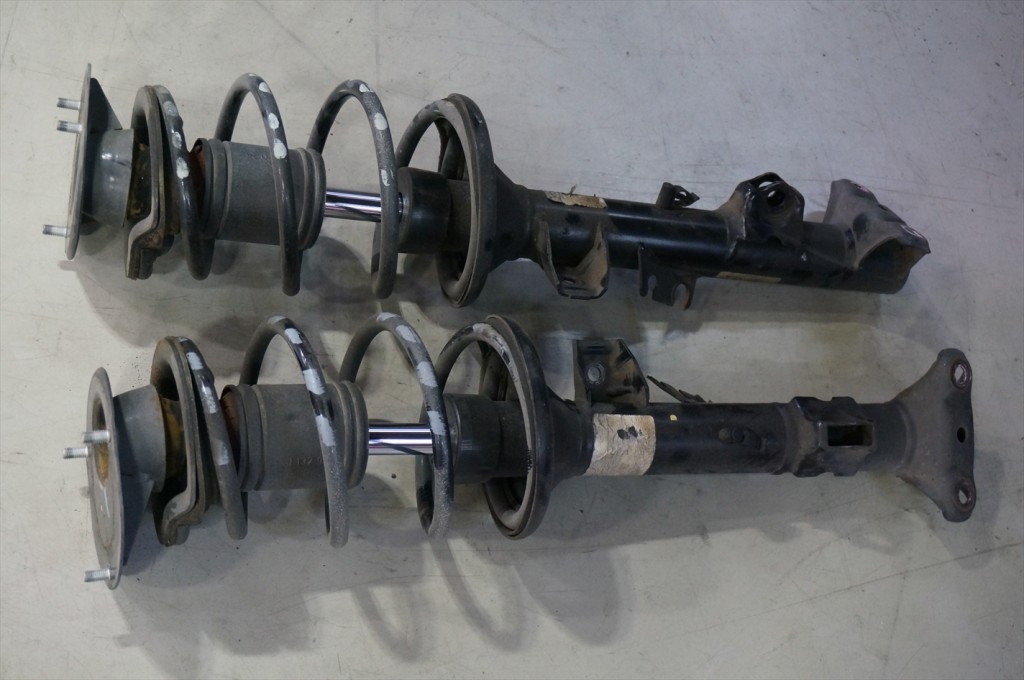

フロントショックも一式交換します。
100552b96a134cd3

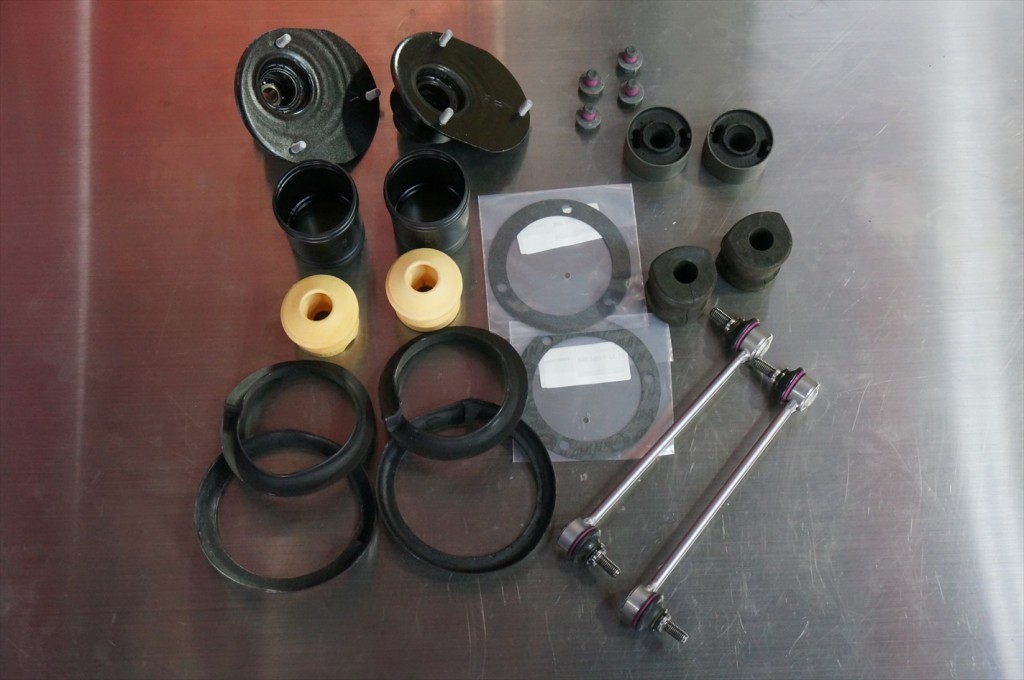

フロントセクション交換パーツ一式。
137552b96a783ab0

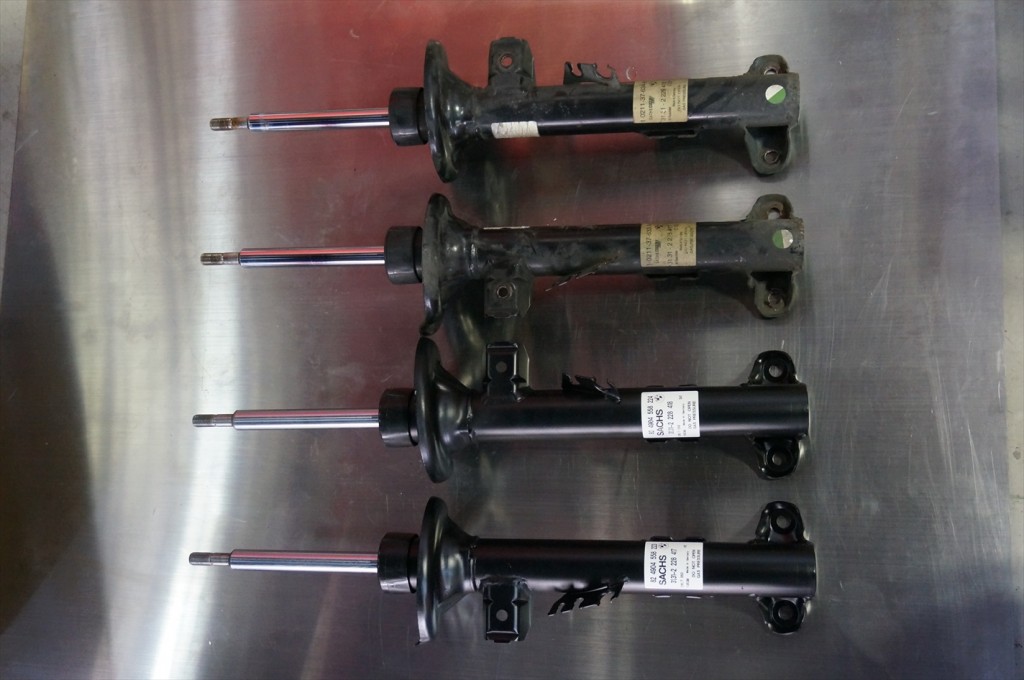

フロントショック新旧。
125552b97c423e1c

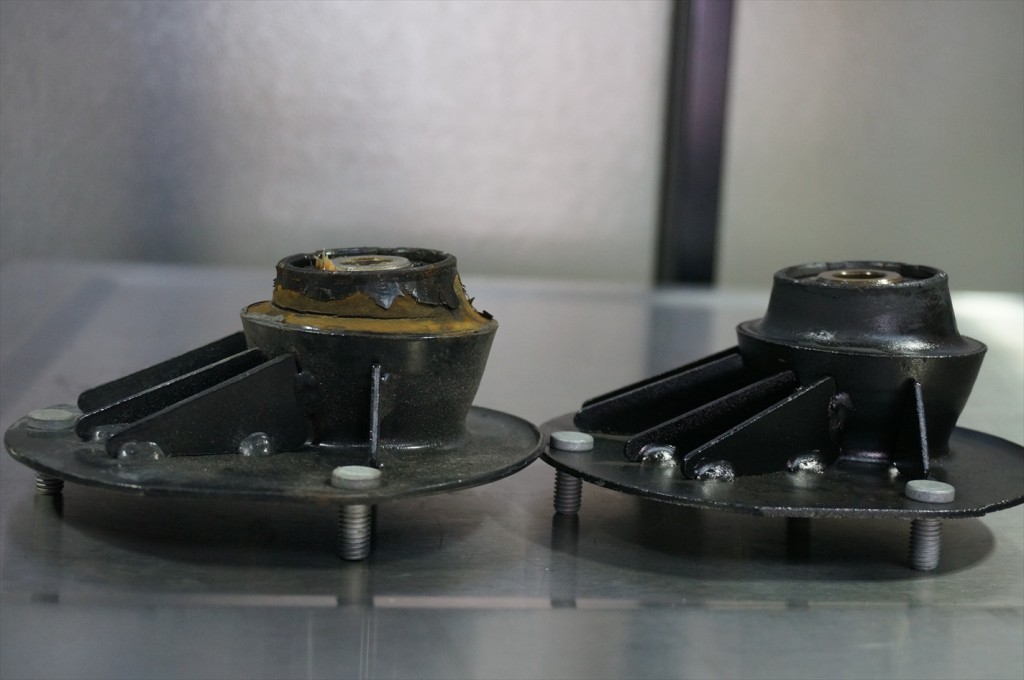

フロントアッパーマウント新旧。
古いマウントは随分と潰れているのが確認出来ます。
112552b97c8a22dc

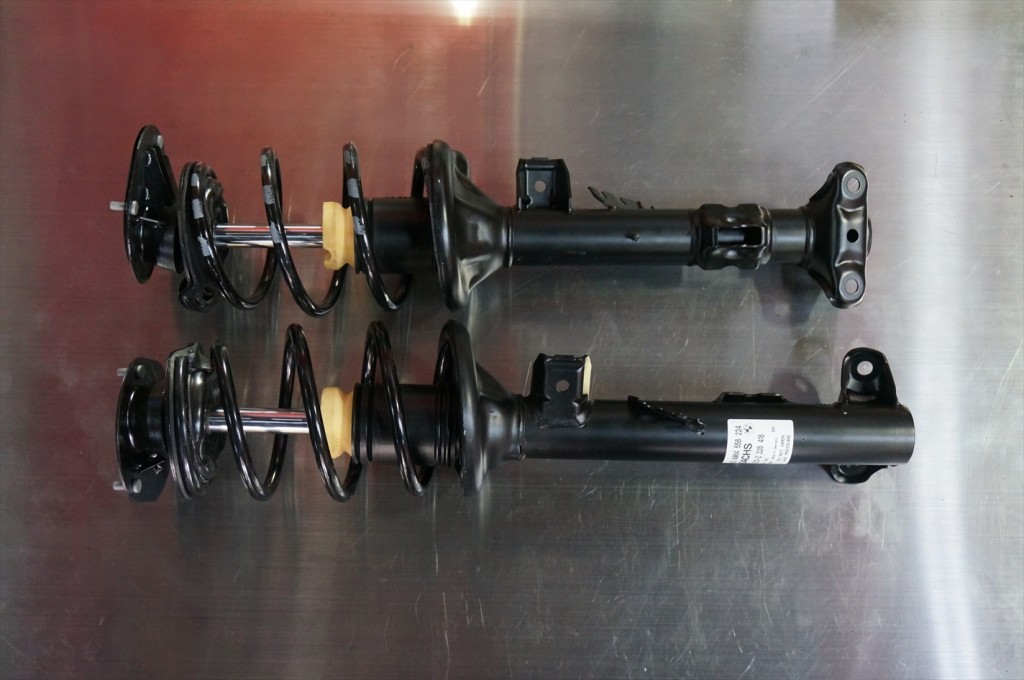

新しいパーツをセット。
136552b97cf4bc01

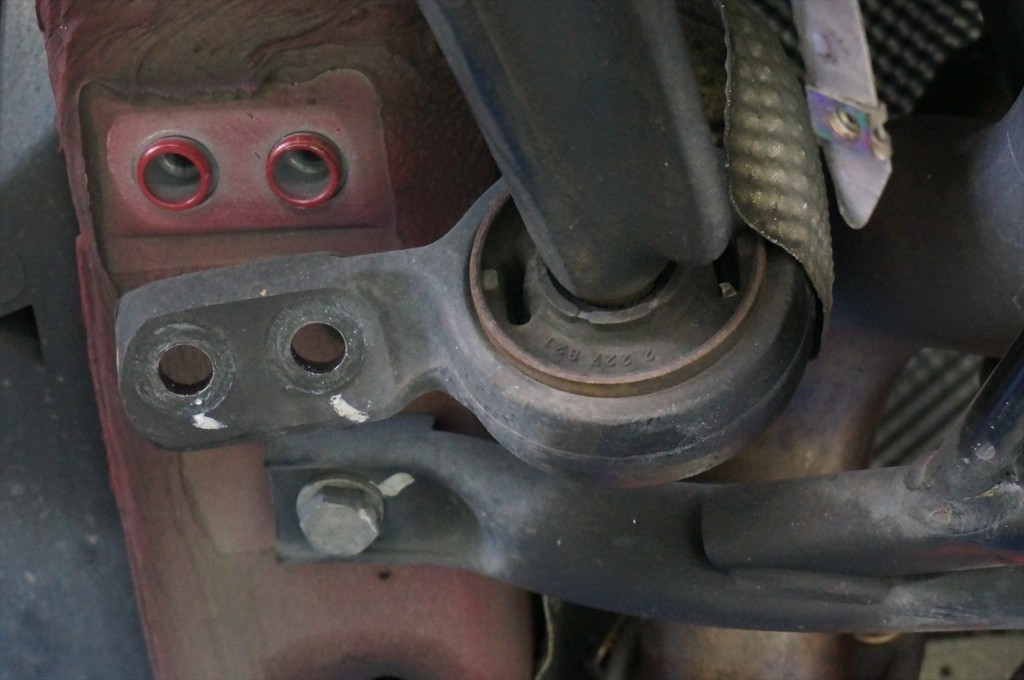

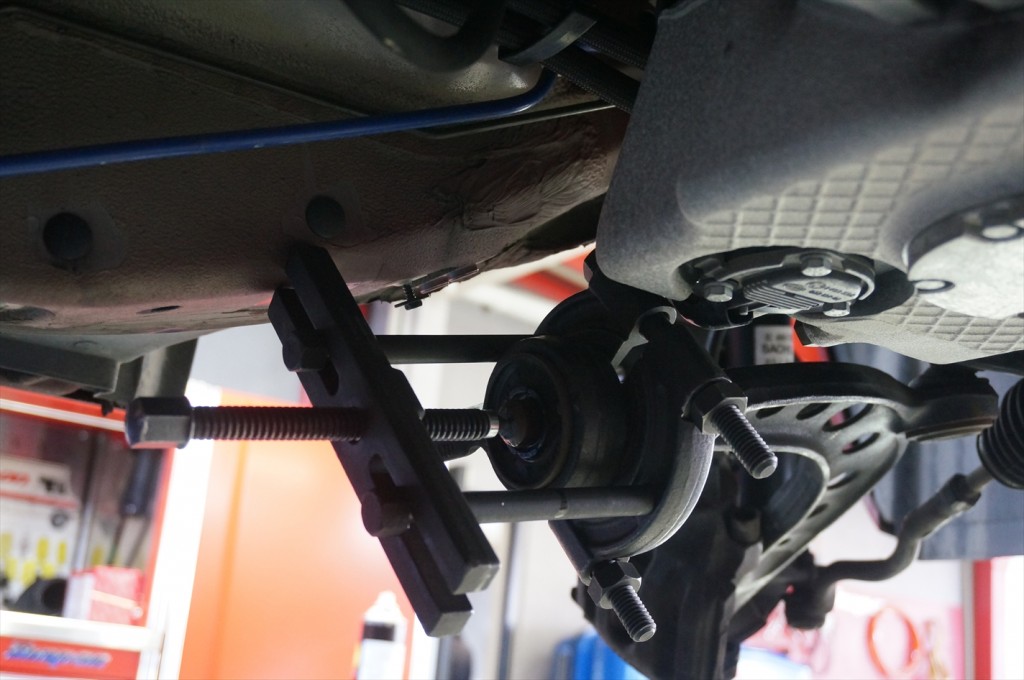

フロントロアアームコントロールブッシュを交換。
203552b97d38247d
ロアアームからブラケットごとブッシュを取り外していきます。

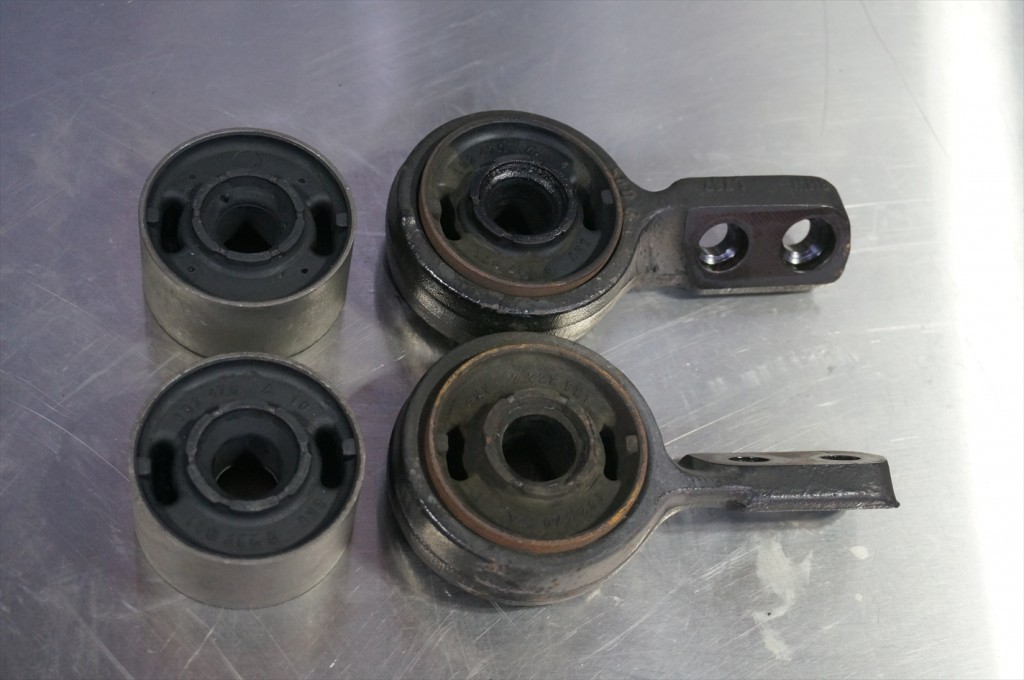

162552b97d89b3cc
ロアコンブッシュはロアアームが圧入される内筒付近にクラックが入るケースが多いですね。
フロント部分で一番と言って良いほど、負荷のかかる箇所でもありますので
定期的にチェックしておきたいところです。
189552b988070dd8

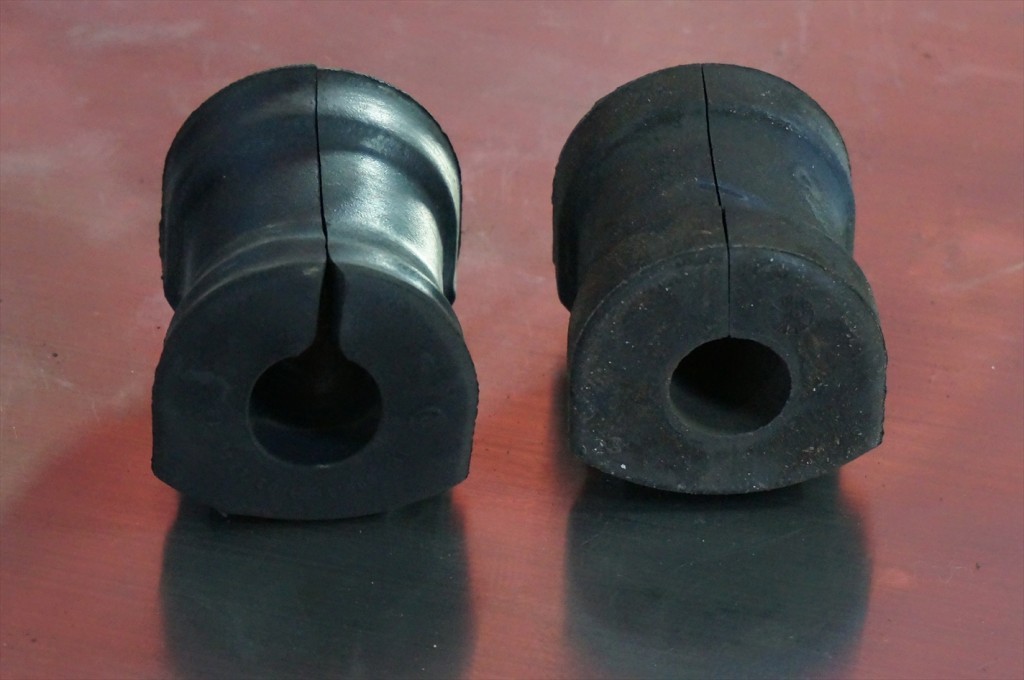

スタビブッシュ新旧。
スタビライザーの動きによって、よじれて劣化していくブッシュになります。
113552b9885d67b7

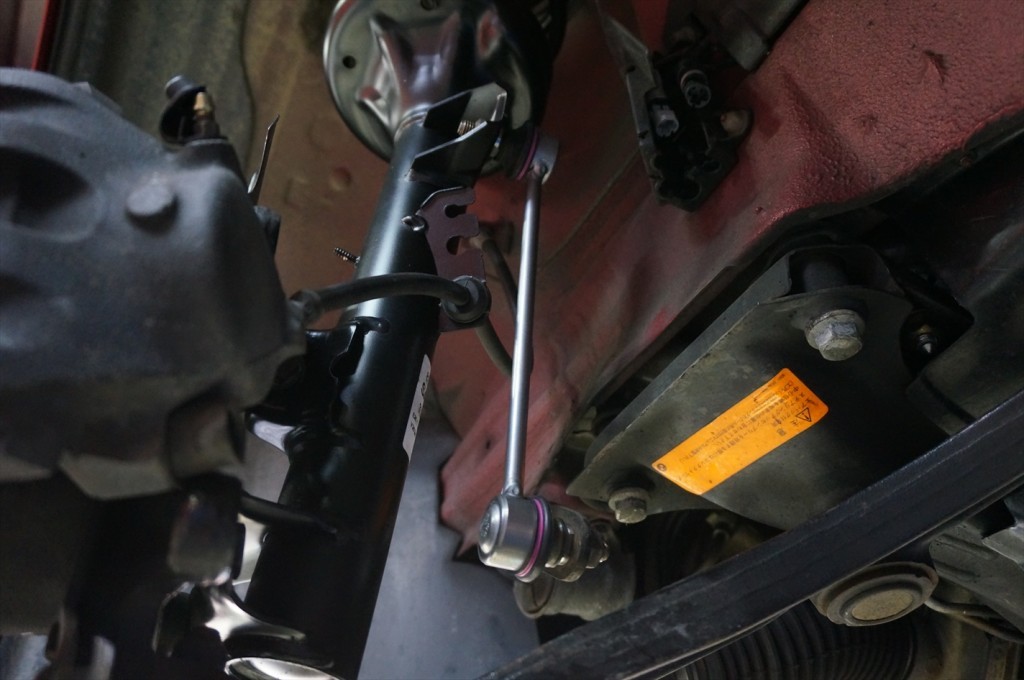

フロントスウィングサポートはショックアブソーバーとスタビライザーをつなぐ
ボールジョイントになっていますので、ブーツの破れなどがあった場合は
すぐに交換が必要です。
385552b989284368
組み上がり後に軽くテストランを行いブッシュを馴染ませた後、
各部を本締めしてから4輪アライメントの測定と調整を行います。
アライメントデータ基準値に合わせる事が基本ではありますが
タイヤメーカー・摩耗度も良く確認し、その車の一番ベストな数値に合わせていく必要がありますので
テストランとリセッティングを繰り返し行っていきます。
170552b989700360
施工前のグニャリとしたフィーリングは無くなり、アクセルを踏んだ際も
リアの足廻りが即座に追随してくるのが良く分かる仕上がりになりました。
距離が出ていなくても経年によって、ここまで変わるという良い見本でしたね。
